執行標準：JJG1021-2007
- 320×240大液晶顯示
- 可測電流的實際二次負荷
- 測量快速、準確
- 電子技術直接測比差、角差
- 詢價熱線：400-8818-755
- 詢價電話：027-65605916
產品介紹

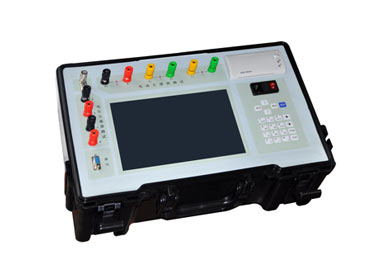

GDCT-103 便攜式電流互感器現場校驗儀采用全新的概念，是互感器現場測量技術的革命。目前電力系統的互感器現場校驗設備必須使用標準CT升流源。這些設備體積龐大、十分笨重，現場要得到大電流很困難，要投入大量的人力、物力。互感器現場測試的工作效率低，而且不安全，造成現場互感器一直無法按周期檢定，因互感器造成的計量誤差給電力局造成巨大的經濟損失。便攜式電流互感器校驗儀摒棄傳統的互感器誤差測試方法，使用電子技術直接測出互感器的比差、角差，僅一兩位工程技術人員可快速完成互感器現場測試，并可以與計算機聯網，方便管理，使用簡單，大大提高了工作效率，為電力系統快速、準確地確定現場使用的互感器準確度提供了解決方法。 產品特點
儀器采用國電西高最新研制出的320×240大液晶顯示，儀器可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。
按國家標準測量電流互感器的比差和角差（1%，5%，20%，100%，120%）
直接測量電流互感器的變比和直流電阻。
可測量電流的實際二次負荷。
能測量現場0.2S、0.5S級電流互感器；可同時測試電流互感器上限負荷和下限負荷下的標準誤差。 技術參數
電流互感器測量：
變比范圍： 5A/5A～25000A/5A（5A/1A～5000A/1A）;精度： 0.5%
CT誤差測量范圍:5A/5A～5000A/5A（5A/1A～5000A/1A）;極限誤差滿足0.05%，即：
5%額定電流; 測量誤差： 比差0.1級 角差6′
20%額定電流;測量誤差： 比差0.1級 角差4′
100%、120%額定電流;測量誤差： 比差0.05級 角差2′
實際二次負荷測試
CT負荷0.1Ω~25Ω;測量誤差： 2級
