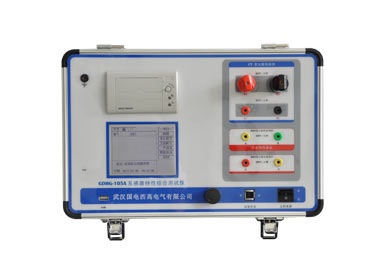

GDHG-105A 便攜式互感器綜合測試儀，主要用于現場檢測CT/PT的伏安特性、變比、極性、退磁、5%10%的誤差曲線、二次側回路檢查和工頻交流耐壓等，單機輸出電壓可達1000V，電流達到600A，能滿足裝機容量500KV輸變電工程檢測環境。實驗時僅需設定測試電壓/電流值，不需要設置步長，設備便能夠自動升壓/升流，并將互感器的伏安特性曲線或變比、極性等實驗結果快速顯示出來，支持數據保存和現場打印，不但省去手動調壓、人工記錄、描曲線等繁瑣勞動，還能通過USB接口與筆記本電腦聯機上傳測試數據，進行編輯保存或打印。操作簡單方便，提高工作效率，是現場檢測的首選設備。
國內首創MBC電源控制技術，單相AC220V輸入電源，全隔離輸出,設計更加科學合理,使用更加 安全可靠。
注：其他同類產品工作電源與功率電源是分開輸入方式，并且還需要使用三相AC380V雙火線輸 入才能滿足實驗要求，存在極大的安全隱患，容易造成使用人員觸電甚至傷亡等事故。
設備電源輸出全部為真實電壓和電流值，并且波形為標準正弦波，頻率為50-60Hz；能夠真正 有效模擬互感器的真實狀態，符合國家相關檢修規定。
可檢測CT/PT的伏安特性、變比、極性、自動計算拐點電壓和電流值及5%和10%誤差曲線、二 次交流耐壓、CT一次通流(二次回路檢查)和CT退磁等項目，輕松實現一機多用。
采用單電源輸入端口；僅有8個測試端口就可完成CT/PT所有測試項目，接線方式安全簡單，非 常適合現場使用，能夠有效降低勞動強度，提高工作效率；
一）、主要測試功能
對于電流互感器（CT）：
對于電壓互感器（PT）：
二）、主要技術參數
| 型 號 | 產品特點 | 技術參數 |
| GDHG-105 | 具有805型所有功能外增加PT伏安特性、變比、極性、二次交流耐壓測試功能 | 工作電源：AC220V |
| 輸出電壓：0-1000V | ||
| 輸出電流：0-600A | ||
| GDHG-105A | 具有105型所有功能外輸出電壓和電流提高 | 工作電源：AC220V |
| 輸出電壓：0-2500V | ||
| 輸出電流：0-1000A | ||
| GDHG-105B | 具有105A型所有功能外增加3000V高壓輸出,可滿足500kV電壓等級的CT檢測 | 工作電源：AC220V |
| 輸出電壓：0-3000V | ||
| 輸出電流：0-500A | ||
| GDHG-105H | 具有105A型所有功能外增加6000V高壓輸出 | 工作電源：AC220V |
| 輸出電壓：0-6000V | ||
| 輸出電流：0-1000A |
